Плата контроллера RGB 50pin LVDS 40pin LCD с входом H DMI VGA AV
- Продукты : RG800809
- Категория： Продукты
- Размер: 7 дюймов/8 дюймов/10,1 дюйма
- Ключевые слова: Плата управления монитором Hd Lcd
- Разрешение: 800x480/800x600/1024x600/1024x768
Описание продукции:
Описание продукта: Эта плата драйвера может управлять1. 1-канальный входной сигнал VGA
2. 2-канальный вход AV-сигнала
3. 1-канальный входной сигнал H DMI, и эта микросхема поддерживает H DMI1.2.
4. 1-сторонний вход реверсивного сигнала
5. Поддержка входного напряжения, нормально работает от 9 до 15 В,
6. Стандартный разъем подсветки 3,5 с одним интерфейсом, входное напряжение 8,5-39 В, поддержка 36 групп светодиодной подсветки, которые можно комбинировать по желанию (это напряжение только для справки, разные напряжения экрана будут иметь небольшую разницу)
7. Плата драйвера имеет специальную схему, которая обеспечивает питание светодиодной подсветки напряжением около 39 В и поддерживает максимальную выходную мощность около 10 Вт.
8. Поддержка стандартного интерфейса TTL-50P (см. AT070TN92), поддержка интерфейса стандартной четкости TTL-40P (см. EJ070NA-01J)
9. Стандартный интерфейс клавиатуры с 5 клавишами и поддержкой двухцветного светодиодного индикатора.
10, поддержка вывода сигнала TTL
Плата контроллера RGB 50pin LVDS 40pin LCD с входом H DMI VGA AV

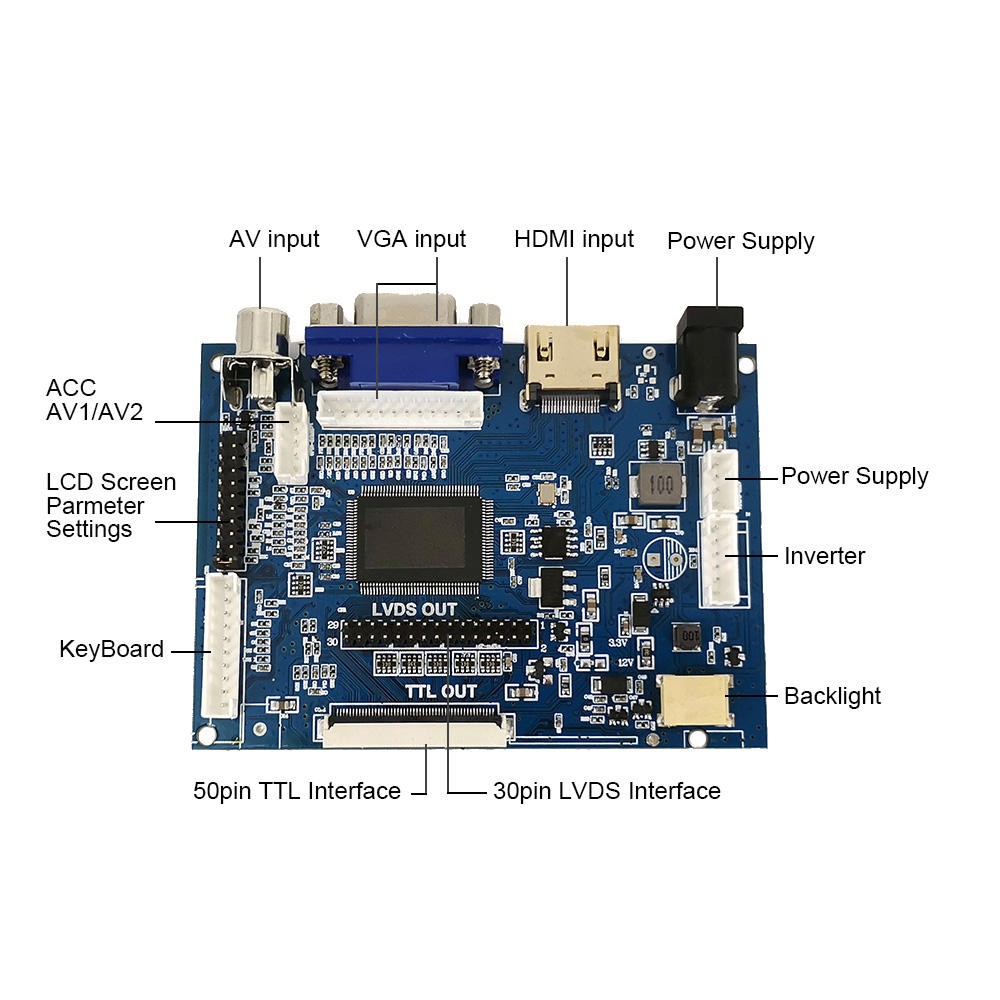

Описание интерфейса
Поддержка 50-контактного RGB TTL
АТ070ТН92,
АТ065ТН14
АТ080ТН52
АТ090ТН12
АТ090ТН10
АТ070ТН90
АТ070ТН93
AT070TN94 и т. д., общий 50-контактный интерфейс TTL ЖК-экран
Интерфейс определения 40PIN-LVDS может напрямую управляться разрешением EJ070NA01-1024X600.
Разрешение EJ080NA04B-1024X768
EJ101NA-02C-1280X800
EJ101NA-01G-1280X800
ZJ080NA-01

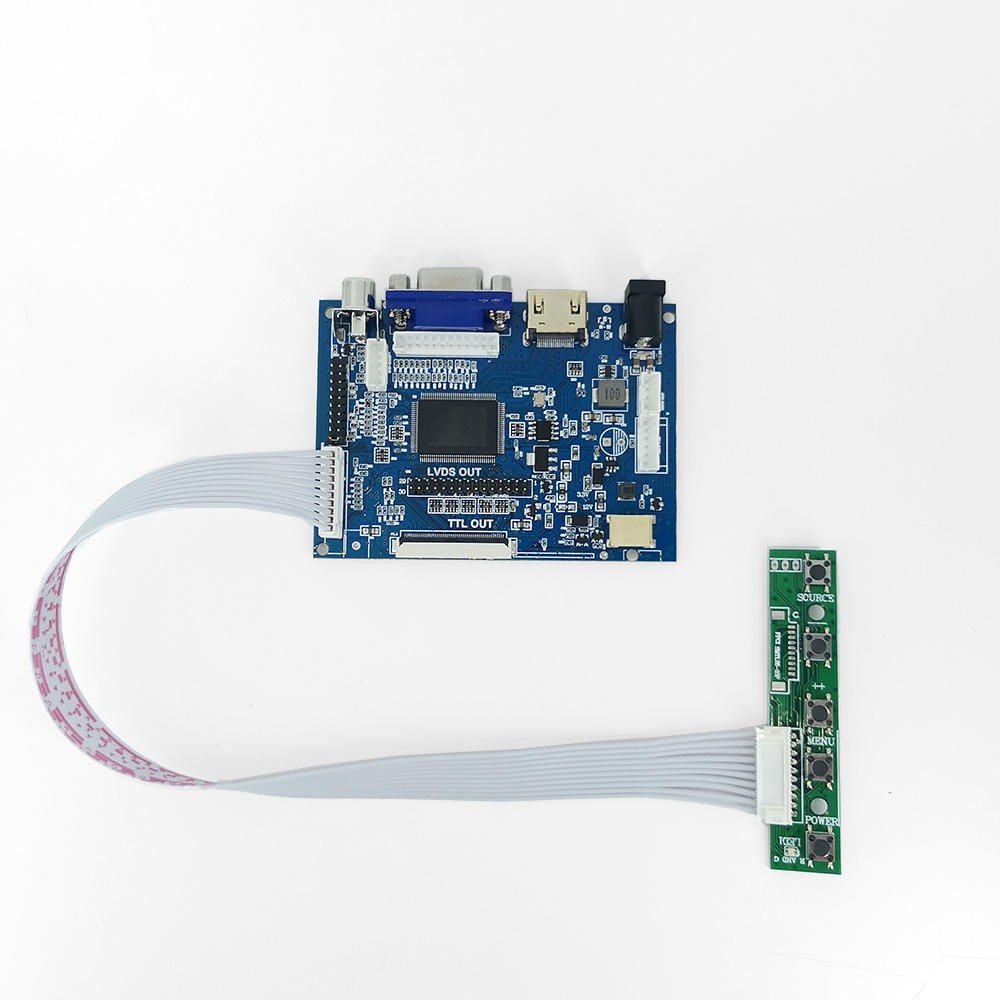

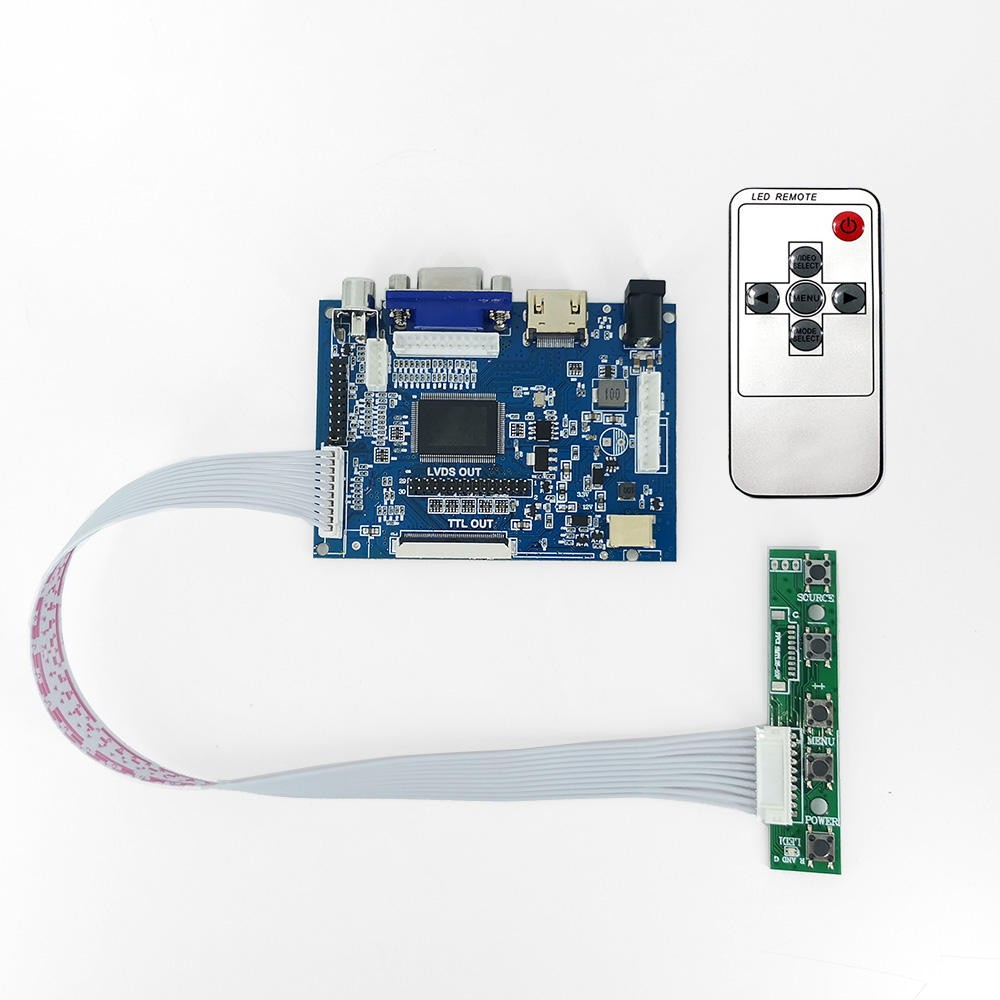

Подробные изображения
Плата контроллера RGB 50pin LVDS 40pin LCD с входом H DMI VGA AV
