Lvds контроллер 40-контактный ЖК-контроллер

Продукты : RGB-800815-2

Размер: 7 дюймов/8 дюймов/10,1 дюйма

Разрешение: 800x480/800x600/1024x600/1024x768

Ключевые слова: Плата управления монитором Hd Lcd

Интерфейс: ЛВДС

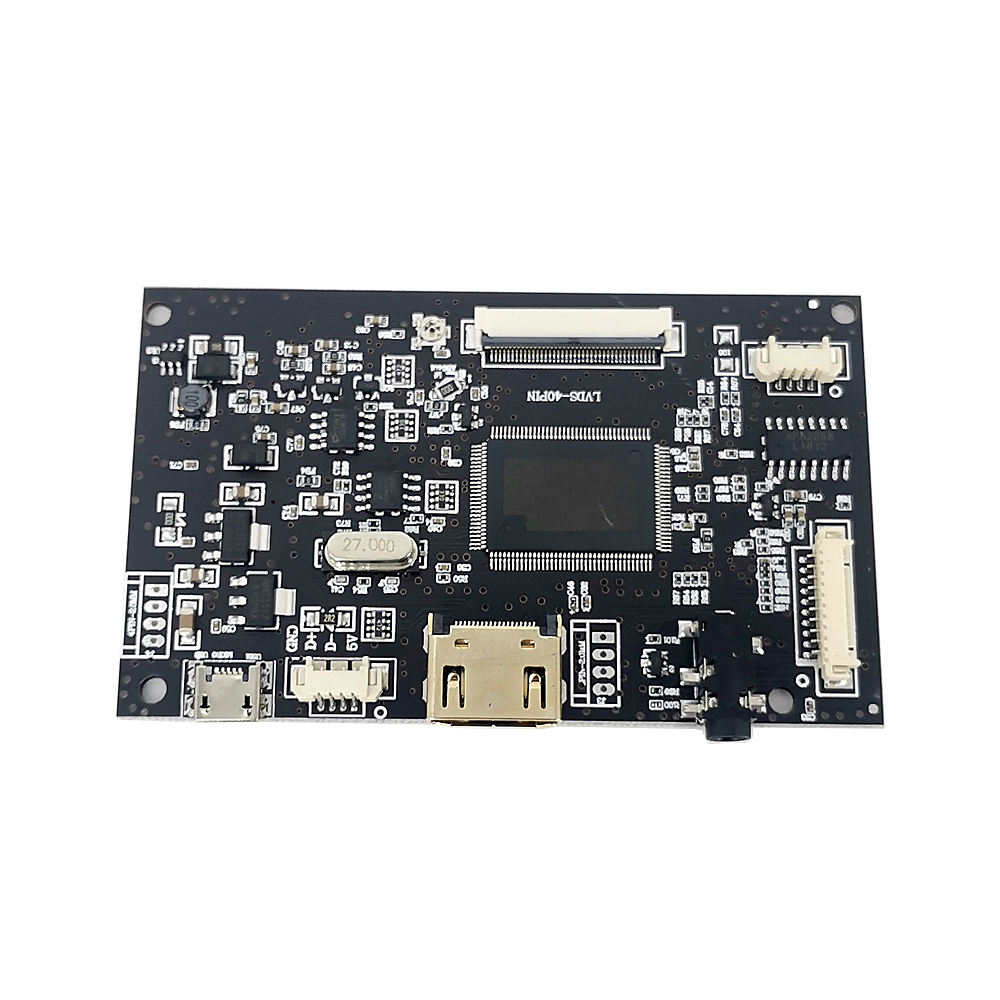

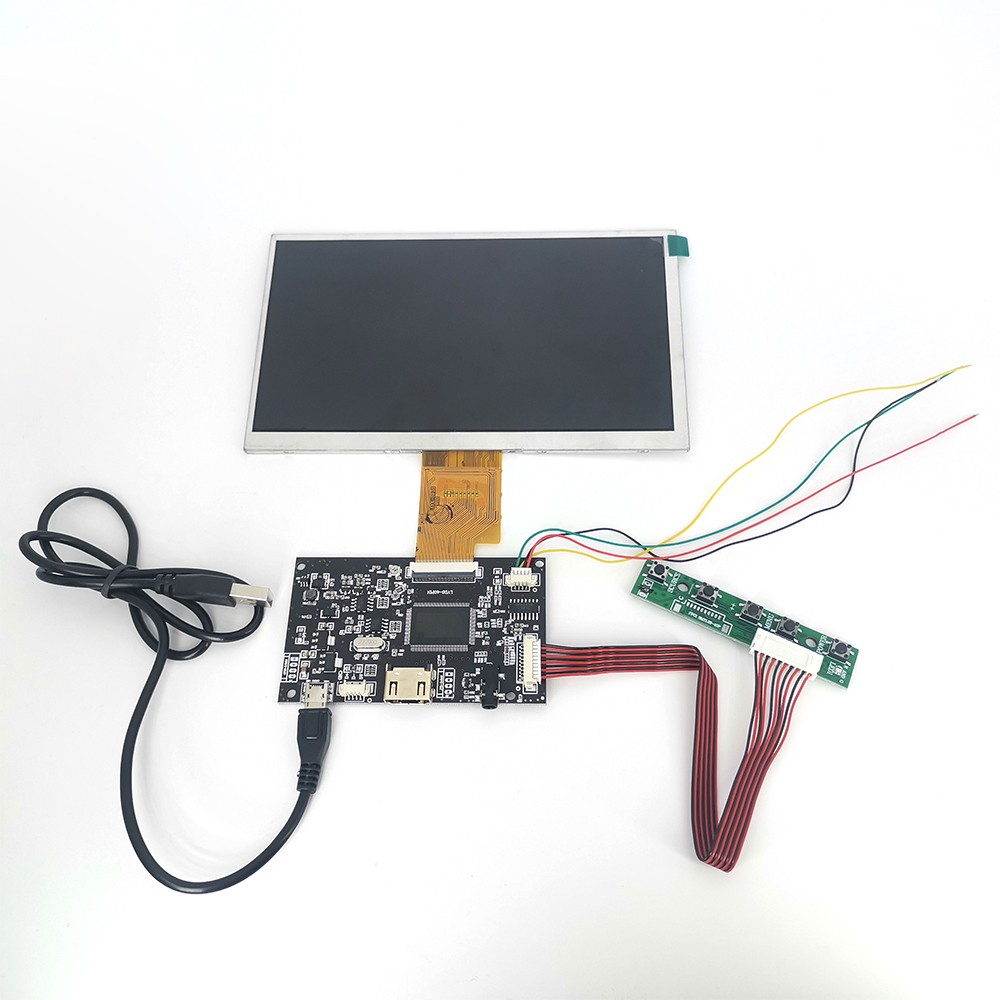

Плата драйвера HD TFT ЖК-дисплея Hd Lvds-контроллер 40-контактная плата контроллера ЖК-дисплея с входом USB 5 В для 7-дюймового 10,1-дюймового ЖК-монитора

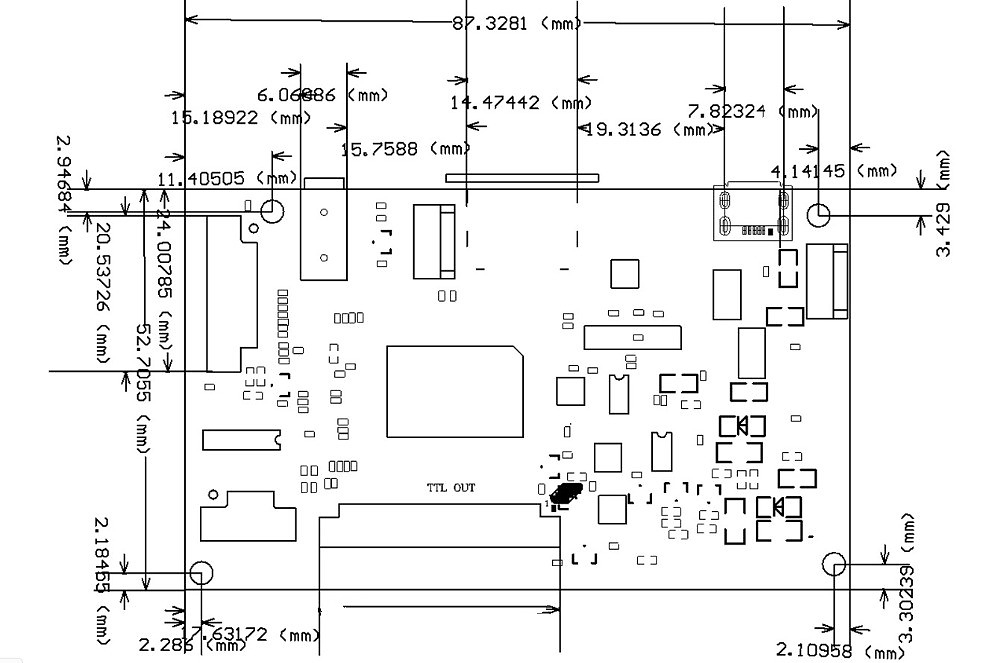

Описание продукта: The external dimensions of the product are 87.5*52.8MM*7MMВнешние размеры изделия 87,5*52,8 мм*7 мм.

  Особенности этой платы привода

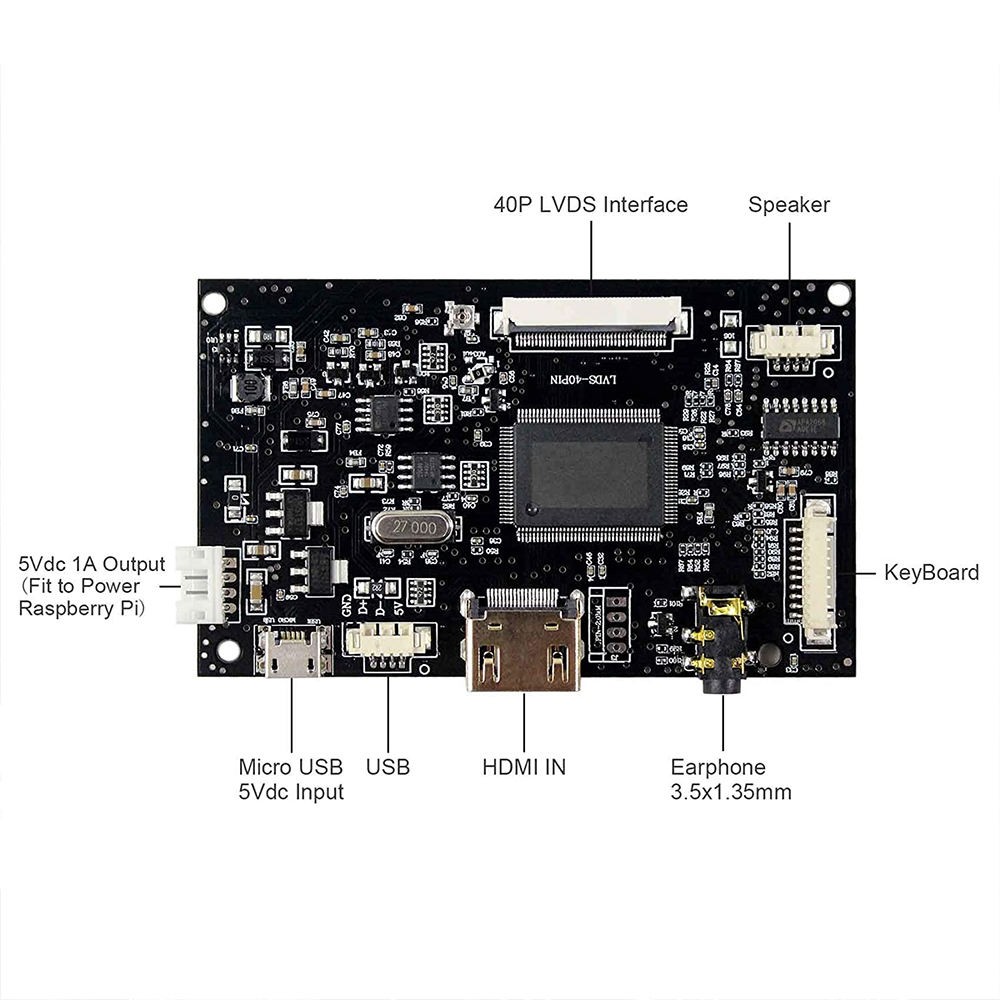

  1. Интерфейс питания MIRCO USB, стандартный источник питания 5 В, ток должен быть больше 1,5 А.

2. Все вставные розетки должны быть 1,25 мм с патч-розетками.

3,1-канальный входной сигнал HD, поддержка этой микросхемы — HD1.2.

4, HD для высококачественного позолоченного крепления

5. Интерфейс экрана определяется высококачественным позолоченным разъемом - 40pin-EJ070NA01.

6. Поддерживается выходная мощность усилителя мощности: 8-2 Вт/4-2 Вт.

7. Для платы драйвера используется специальная схема, которая может управлять светодиодной подсветкой с напряжением около 10 В и поддерживать выходной ток максимум 200 мА.

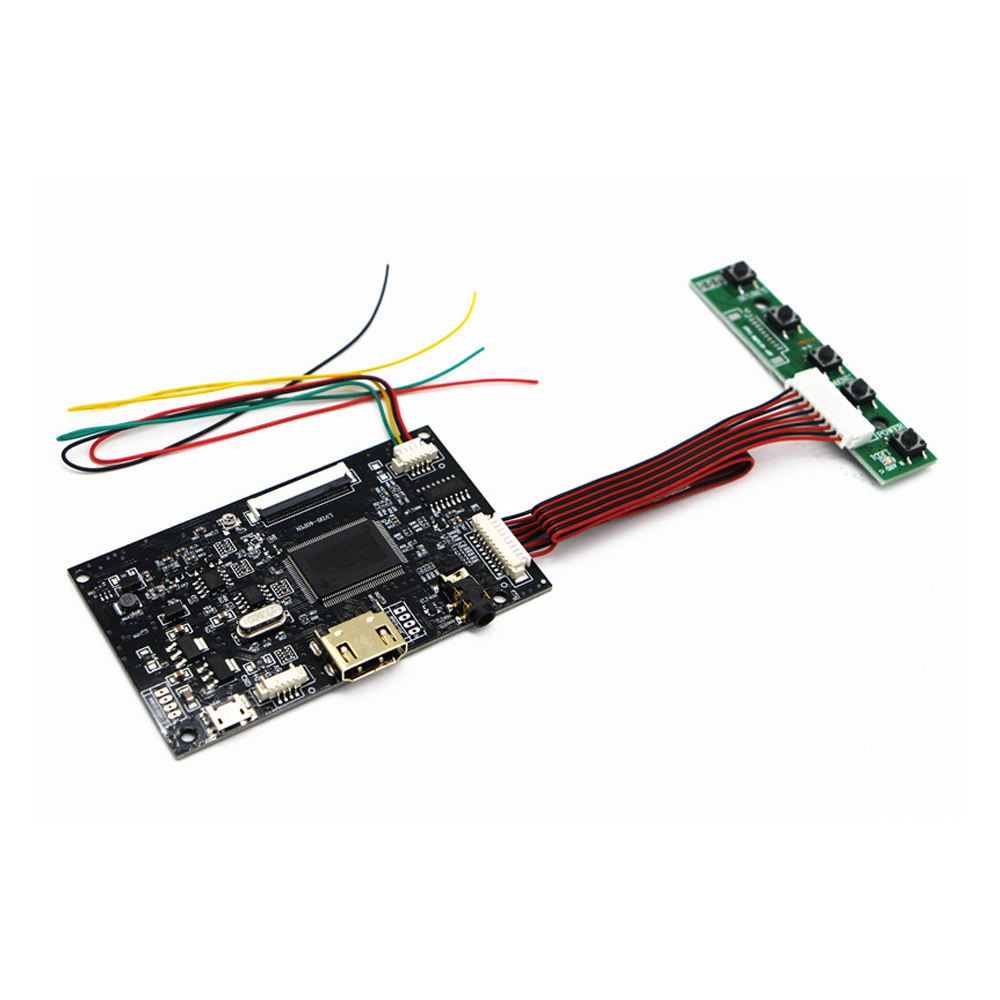

8. Поддержка стандартного интерфейса ttl-40p (см. ej070na-13a), 9. Стандартный интерфейс платы с 5 клавишами и поддержка двухцветного светодиодного дисплея.

9. Поддерживается выходной сигнал LVDS, для отдельных экранов требуются адаптеры.

10. Интерфейс определения 40 pin-lvds может управляться напрямую

EJ080NA04B — разрешение 1024 x768

Для других моделей, пожалуйста, проверьте спецификацию ЖК-дисплея или обратитесь в наш технический отдел.

11. Максимальное выходное разрешение дисплея этой платы драйвера составляет 1920X1200HD (относительно ЖК-экрана).

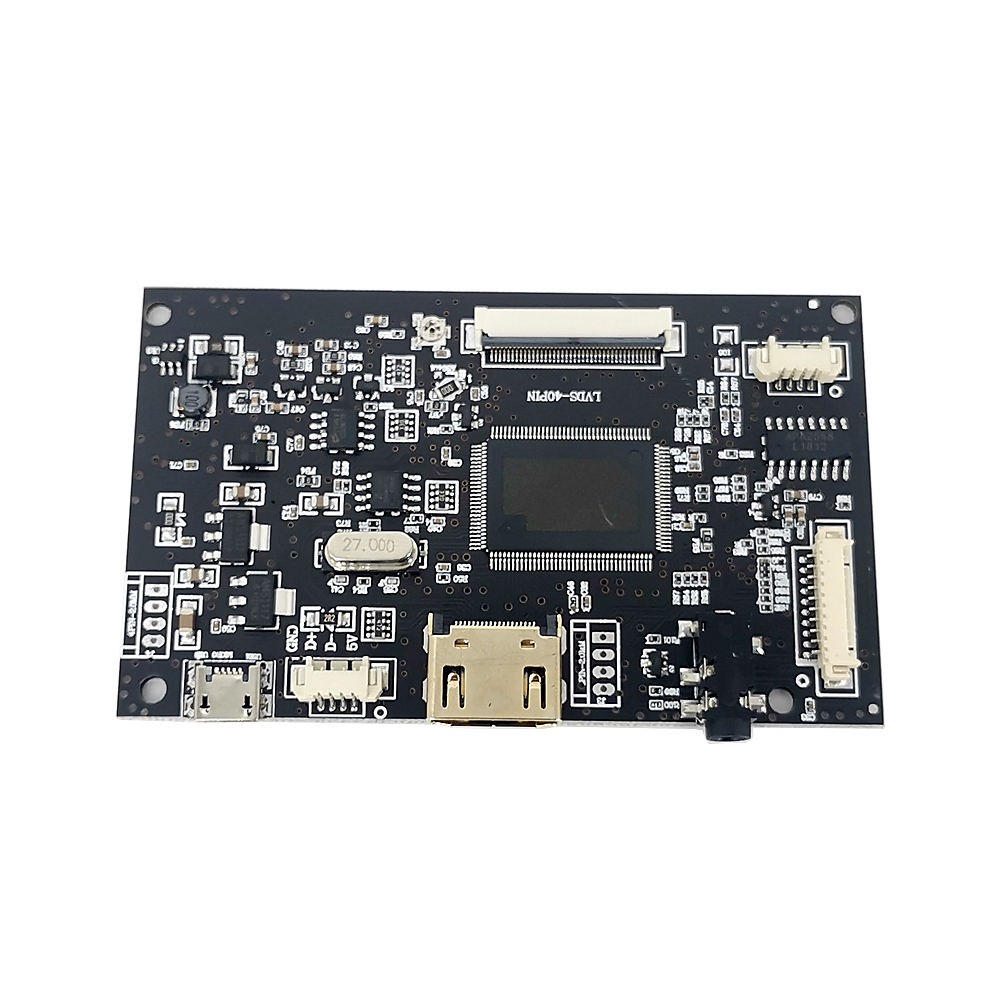

Плата привода оснащена полными компонентами SMD.

12, плата драйвера может увеличить функцию дистанционного управления (необходимо достичь с помощью программного обеспечения), к существующим процедурам нужно только добавить дистанционное управление, прямое использование

13, пластина драйвера может автоматически обнаруживать и отображать соответствующую информацию о входном напряжении ---- обратите внимание, что эта функция для пользовательской функции, необходимо связаться с моей компанией

Технологический отдел

14, дисплей сигнала HD, автоматическая машина по умолчанию 4S без сигнала, автоматический сигнал запуска, функция энергосбережения

15. Обычная процедура работы этой платы драйвера — включение и запуск без сигнала.

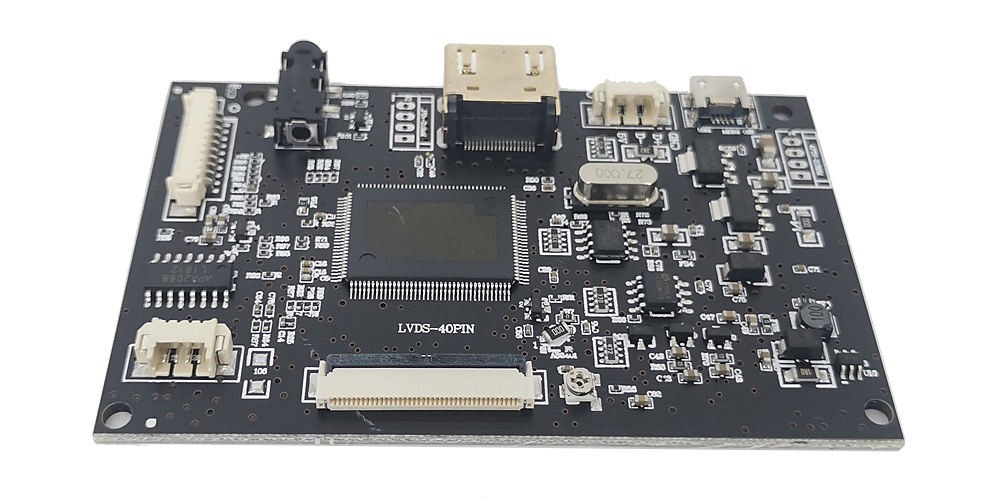

16. Ведущая пластина имеет четыре позиционирующих отверстия.

требования

17, поддерживает только выход звука HD, рекомендуется выбрать усилитель мощности 8 Европы/1 Вт, 8 Европы/2 Вт, 4 Европы/1 Вт, 4 Европы/2 Вт и другие характеристики

18, двойной дизайн интерфейса аудиовыхода, лучшая универсальность

19. Напряжение VCOM на плате драйвера имеет конструкцию регулировки потенциометра, которая может адаптироваться к большему количеству ЖК-экранов, а регулировка удобна и проста.

20. Поддержка функции выхода для наушников, поддержка национальных и международных стандартов, два вида стандартных интерфейсов наушников, общий разъем 3,5 мм для большинства мобильных телефонов.

Гарнитура Мы можем предоставить другие индивидуальные услуги для особых случаев 1. Клиенту необходимо изменить программу и связаться с нашей компанией, чтобы приобрести соответствующую плату для загрузки программы.

2. Используя плату загрузки программы с USB-интерфейсом компании, вы можете самостоятельно добавить ЛОГОТИП в код BIN.
