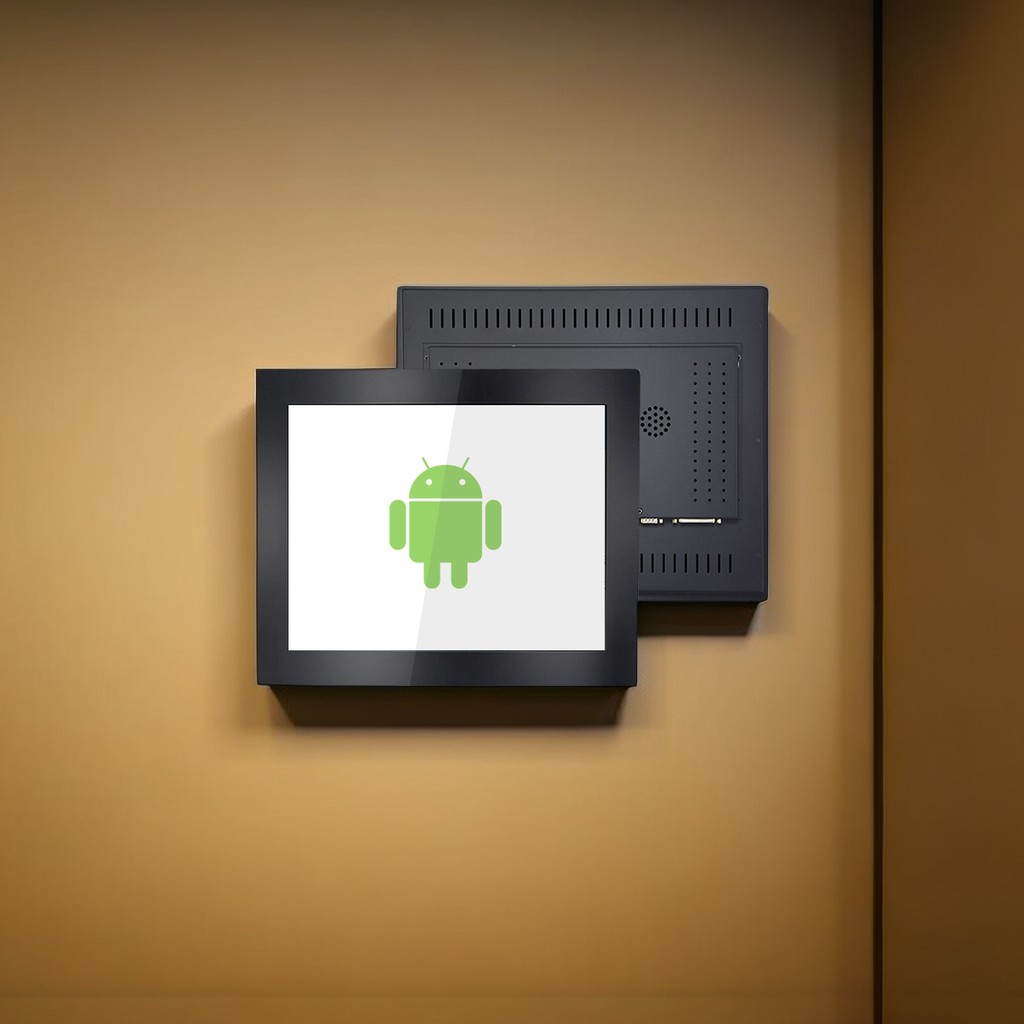

10,1-дюймовый сенсорный дисплей Android-1024600-RK3568

10,1-дюймовый емкостный сенсорный экран высокого разрешения обеспечивает интуитивно понятное взаимодействие.
Мощный 64-битный четырехъядерный процессор RK3568 обеспечивает плавную работу.
ОС Android 11 обеспечивает гибкость для запуска различных приложений.
Широкие возможности подключения, включая Wi-Fi, Bluetooth, LAN, USB 3.0, RS232/485 для плавной интеграции.
Широкий диапазон рабочих температур от -20°C до 70°C подходит для промышленных условий.
Водонепроницаемая передняя панель со степенью защиты IP65 устойчива к попаданию пыли и жидкости.
Гладкий и прочный алюминиевый корпус обеспечивает быструю установку.
Идеально подходит для промышленного HMI, мониторинга процессов, управления оборудованием и сбора данных.
Экономичное комплексное решение упрощает развертывание и обслуживание.
Настраиваемый пользовательский интерфейс и специализированные программные решения для удовлетворения конкретных потребностей.
Отличное соотношение цены и качества по сравнению с традиционными панельными ПК.
Подводя итог, отметим, что чувствительный емкостный сенсорный экран, мощный процессор, гибкость Android, надежные возможности подключения, дизайн промышленного уровня, богатый интерфейс и экономичность являются ключевыми преимуществами. Используйте изображения для демонстрации интерфейса и приложений. Подчеркните преимущества по сравнению с обычными панелями и планшетами.

Параметры отображения
Параметры Данные Инструкции
Размер дисплея 10,1 дюйма, 16:9
Разрешение 1024*600
Цвета 16,7M -
Размер активной области
(А.А.)
222,72(В)*125,28(Ш) мм
Яркость подсветки 600 нит Яркость можно регулировать
программное обеспечение
Срок службы подсветки (часы) 50000 часов Светодиодная подсветка
Направление обзора (CR>10) Широкий угол обзора
Тип сенсорного экрана Емкостная сенсорная панель Поддержка одного или 10-точечного касания
Срок службы Одна точка может быть доступной ≥50
миллион раз
Время отклика 8 мс

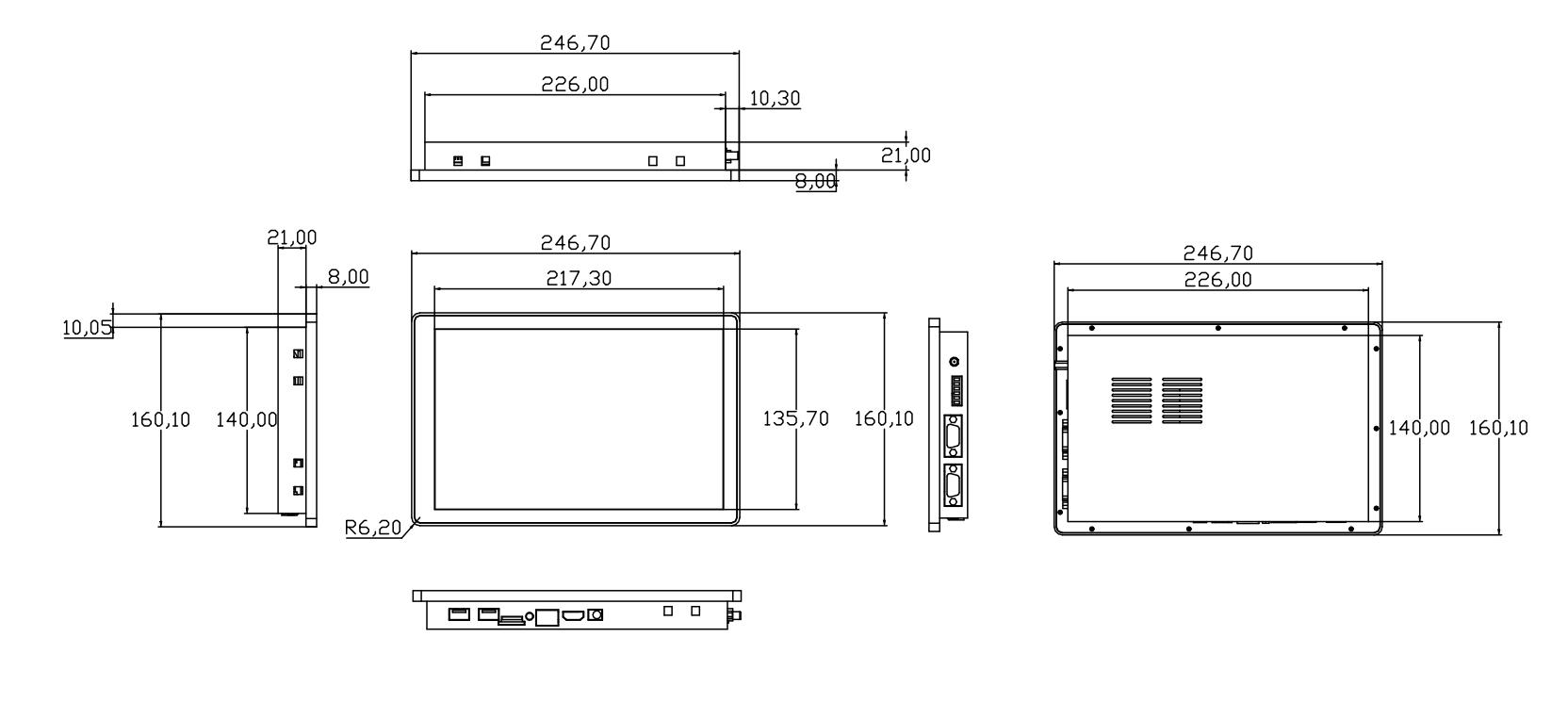

Размер корпуса 249,6*167,8*35,5 мм.
Параметры оборудования
5.Параметры интерфейса
Процессор RK3568 4 ядра 64-бит Cortex-A55, максимальная основная частота 2,0 ГГц.
Память Стандарт 2G
Система хранения данных стандарта EMMC 16G
Графический процессор ARM G52 2EE поддерживает OpenGL ES 1.1/2.0/3.2, OpenCL 2.0, Vulkan 1.1
Wi-Fi 2,4 ГГц
Блютуз БТ 4.0
Операция
система Андроид 11
Другие поддерживают часы реального времени RTC, переключатель времени
Язык Китайский, английский, французский, немецкий, итальянский, японский, корейский, русский, испанский, польский,
Чешский и многие другие языки.
Власть
Интерфейс 1 * DC2.1, поддержка напряжения питания 12 В-36 В
USB 1*USB 3.0/1*USB2.0; 4* встроенный разъем USB.
TF-карта 1 * TF-карта со стандартным интерфейсом
SIM-карта 1 * стандартный интерфейс SIM-карты, поддержка различных стандартов (зависит от 3G/4G)
модуль）
HDMI 1*HDMI, поддержка передачи данных HDMI, максимальная поддержка 4K
Сеть
интерфейс 1*LAN, адаптивный эфир 10M/100M
Аудио видео
Выход Поддержка левого и правого канала, встроенный двойной усилитель мощности 8R/5
Поддержка клавиши сброса (1 * UBOOT)
COM 2*RS232 (опционально RS485,TTL)
WI-FI
Антенна 1 * антенна Wi-Fi

1. Знакомство с продуктом

Пользователи могут легко осуществлять взаимодействие человека и компьютера с помощью интеллектуальных терминалов дисплея Android и реализовывать различные персонализированные потребности пользователей с помощью общего приложения Android, такого как доступ к Интернету через WIFI/4G, доступ к Интернету через Ethernet, просмотр веб-страниц, подключение к облаку, дистанционное управление, удаленную передачу данных. , воспроизведение музыки, воспроизведение видео, воспроизведение рекламы и т. д. Он также может взаимодействовать с внешними устройствами через последовательные порты, такие как RS232 и RS485.

2. Характеристики продукта

1.Он может реализовывать емкостные сенсорные и дисплейные функции, осуществлять взаимодействие человека с компьютером и достигать различных персонализированных потребностей с помощью приложения.
2. Поддержка WIFI/4G/Ethernet и других сетевых методов позволяет обеспечить удаленную передачу данных, облачное соединение.
3. Несколько интерфейсов, поддержка нескольких RS232, RS485 и других различных последовательных портов для обмена данными с внешними устройствами.
4.Поддерживает воспроизведение голоса и видео.
5. Промышленный встроенный дизайн, простота установки.

Parameters	Data	Instructions
Display size	10.1 inch	16：9
Resolution	1024*600
Colors	16.7M	-
Active Area dimension（A.A.）	222.72(H)*125.28(W) mm
Backlight brightness	600 n it	The brightness can be adjusted by software
Backlight lifetime (Hrs)	50000Hrs	LED backlight
Viewing direction(CR>10)	Wide view angle
Touch type	Capacitive touch panel	Support single or 10 point touch
Working life	Single point can affordable≥50 million times
Response time	8ms
Case size	249.6*167.8*35.5 mm

4.2 Параметры оборудования

CPU	RK3568 4 cores 64-bit Cortex-A55, maximum main frequency 2.0Ghz.
Memory	Standard 2G
Storage	EMMC standard 16G
GPU	ARM G52 2EE support OpenGL ES 1.1/2.0/3.2、OpenCL 2.0，Vulkan 1.1
WIFI	2.4GHz
Bluetooth	BT 4.0
Operation system	Android 11
Others	Support RTC real-time clock, 、timing switch
Language	Chinese, English, French, German, Italian, Japanese, Korean, Russian, Spanish, Polish, Czech and many other languages.

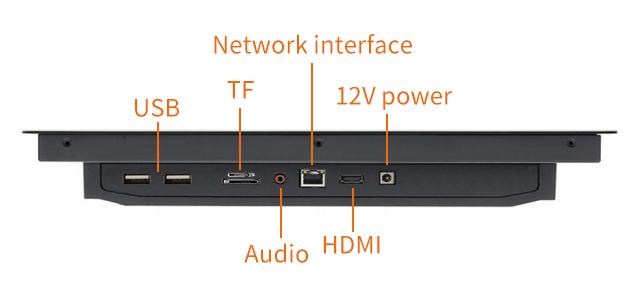

5.Параметры интерфейса

Power interface	1*DC2.1,support width voltage 12V-36V power supply
USB	1*USB 3.0/ 1*USB2.0; 4* built-in USB socket.
TF card	1*TF card with standard interface
SIM Card	1*SIM card standard interface,support a variety of standards（Depend on 3G/4G module）
HDMI	1*HDMI, support HDMI data transfer,the maximum support 4K
Net interface	1*LAN,10M/100M adaptive ether
Audio/video output	Support left and right channel output, built-in dual 8R/5 power amplifier
Reset key	Support（1*UBOOT）

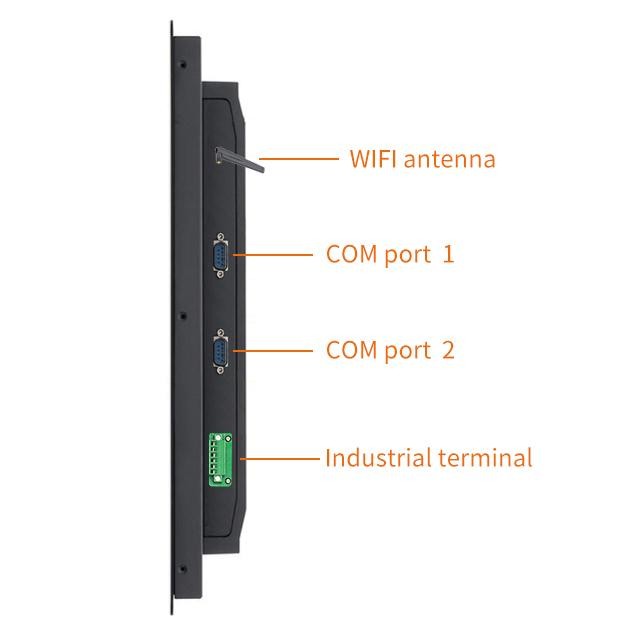

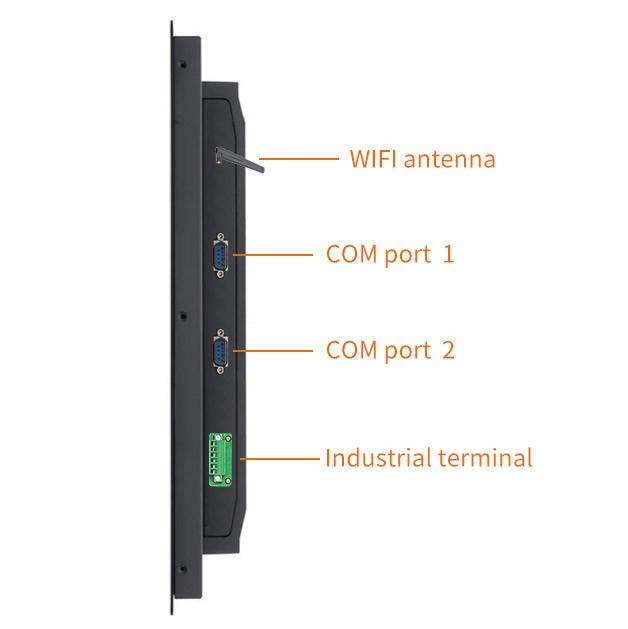

COM	2*RS232(Optional RS485,TTL)
WIFI Antenna	1*WiFi antenna

6.Параметры надежности

Working temperature	-20°C~70°C
Storage temperature	- 30°C~80°C
Relative humidity	Humidity: 90%, Temperature：50℃
Vibration protection	10Hz-50Hz-10Hz Amplitude 1.5mm X、Y、Z each 3H
Front waterproof rating	The front panel can reach IP65 protected rating

Уход и обслуживание


1. Кабель питания должен быть в хорошем контакте во избежание ослабления, воспламенения и колебаний напряжения.
2. Чтобы выключить машину, закройте текущую программу и последовательно нажмите «Пуск»-«Выключить». Когда сигнал не отображается, выключите выключатель питания переменного тока.
3. Если вам нужно снова включить машину после выключения ее с помощью выключателя питания, подождите не менее 5 секунд. Переключение корпуса приведет к некоторому повреждению машины и повлияет на срок службы. Пожалуйста, избегайте частых операций колдовства.
4. Если после выключения не используется в течение длительного времени, лучше отключить внешний источник питания (выключить розетку и выдернуть вилку.)
5. Не используйте машину во время грозы и отключите силовые и сетевые кабели, чтобы предотвратить удары молнии.
6. После завершения использования внешних запоминающих устройств, таких как USB-накопители и мобильные жесткие диски, выйдите из устройств в соответствии с правильной процедурой, а затем извлеките их.
7. Если вы не совсем уверены, не добавляйте, не удаляйте и не изменяйте системные файлы и настройки компьютера.
8. Если нет особой необходимости или абсолютной уверенности, не используйте стороннее ПО для ремонта системы.
9. При чистке машины сначала отключите вилку питания, затем нанесите чистящий раствор на мягкую тряпку и протрите ее. Обратите особое внимание на то, чтобы не помещать в машину слишком влажную тряпку, чтобы избежать попадания воды в машину.
10. Если свет слишком яркий или даже прямой, с одной стороны, это влияет на визуальную связь сенсорного устройства, а с другой стороны, прямой свет повредит электронные компоненты экрана.
11. Влажность окружающей среды, в которой находится машина, должна быть подходящей. Если электронное оборудование слишком влажное, это повлияет на состояние цепи и вызовет проблемы.

Важные заметки:
01. Не устанавливайте машину в неустойчивом или подверженном падению месте.
02. Не подвергайте машину воздействию солнечных лучей и других источников тепла.
03. В грозу (особенно во время грозы) отключите вилку питания и антенну.
04. Размещайте кабель питания в таком месте, где люди не смогут споткнуться о него, и не закрывайте его мусором.
05. Прежде чем включить устройство, убедитесь, что напряжение источника питания соответствует требованиям устройства.
06. Не перегружайте розетку, чтобы избежать возгорания или поражения электрическим током.
07. Для оборудования, в котором используется кабель питания, рядом с оборудованием должна быть легкодоступная розетка.
08. Перед очисткой устройства отключите кабель питания от розетки и протрите монитор сухой мягкой тканью.
09. Пожалуйста, избегайте (например, корпусов, светодиодных экранов, интерфейсов, компонентов, цепей и т. д.) сломанных, ржавых, поврежденных и т. д., вызванных укусами насекомых и мышей или проникновением посторонних предметов.
010. Избегайте контакта или воздействия неподходящих температур, растворителей, кислот, щелочей, погружения в воду или влаги.
011. Не допускайте попадания жидкости или брызг в устройство, чтобы избежать короткого замыкания или возгорания.
012. Пожалуйста, не позволяйте организациям или персоналу, не уполномоченным нашей компанией, открывать устройство.
013. Если это устройство не используется в течение длительного времени, отключите вилку питания.
014. Чтобы избежать ненужного повреждения продукта, вызванного частым включением и выключением питания, вам следует подождать не менее 30 секунд после выключения питания, прежде чем включать его.
015. Прежде чем подключать или отключать какие-либо сигнальные кабели, убедитесь, что все силовые кабели заранее отключены.
016. Обеспечьте хороший отвод тепла и вентиляцию системы.
017. Установите его в подходящем месте под руководством профессионалов.
