Описание продукции:

Внедрение продукции

10,4-дюймовый Linux-монитор «все в одном» с сенсорным экраном RGL104-A01 адаптирует материнскую плату RK3568, разрешение 1024X768, поддерживает интерфейс драйвера ЖК-дисплея, поддерживает TF-карту, Ethernet, USB3.0, RS485, COM-порт RS232, BT \ WIFI и другие. Между тем ，различные интерфейсы настраиваются, удовлетворяя потребности клиентов в различных средах.

В основном используется в промышленной автоматизации, медицинском оборудовании, умном доме, коммерческом оборудовании, зданиях, транспортной сфере и т. д.

2. Характеристики продукта

1. Рама из алюминиевого сплава, высококачественный дизайн
2. Операционная система Linux, стабильная и надежная, с настраиваемой платформой разработки.
3.Может реализовать емкостные сенсорные функции и функции отображения для достижения взаимодействия человека с компьютером.
4. Поддержка воспроизведения голоса и воспроизведения видео
5. Поддержка WIFI/Ethernet и других сетевых методов, которые позволяют осуществлять удаленную передачу данных и подключение к облаку.
6. Поддержка различных интерфейсов, таких как RS485, RS232, USB и другие способы связи, а также связь с внешними устройствами.

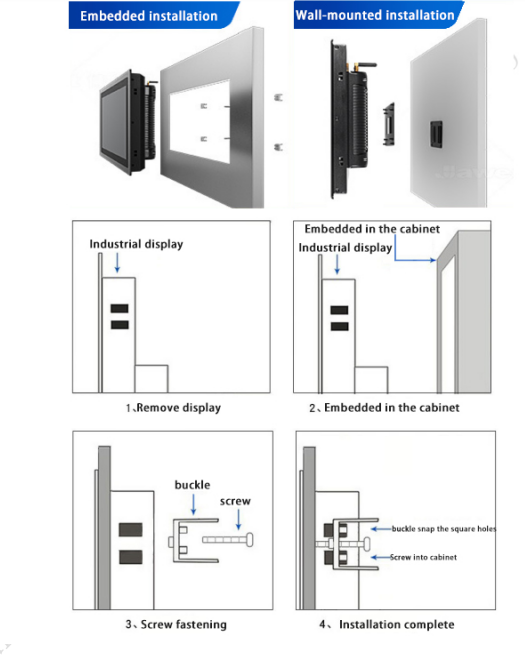

7. Встроенный настенный монтаж имеет различные способы установки, прост в установке, подходит для различных отраслей промышленности.

3. Иллюстрация продукта

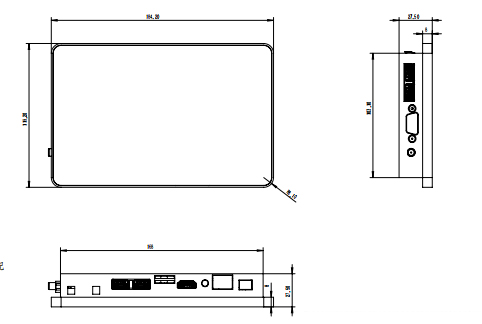

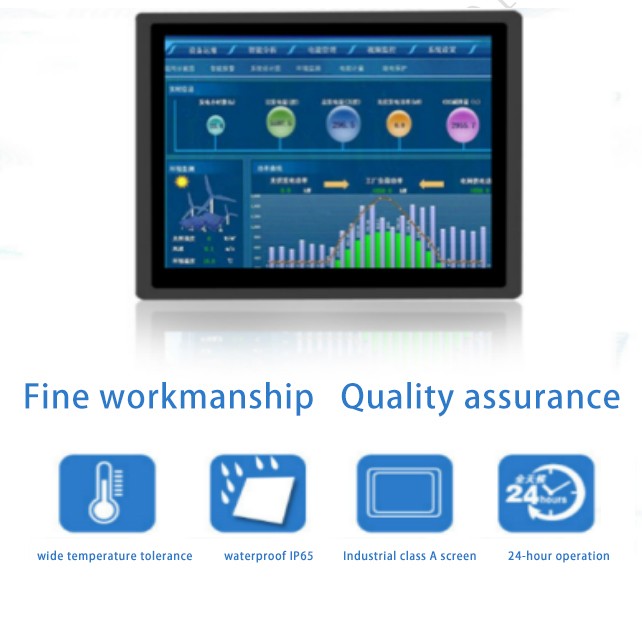

3.1 Общая схема изделия

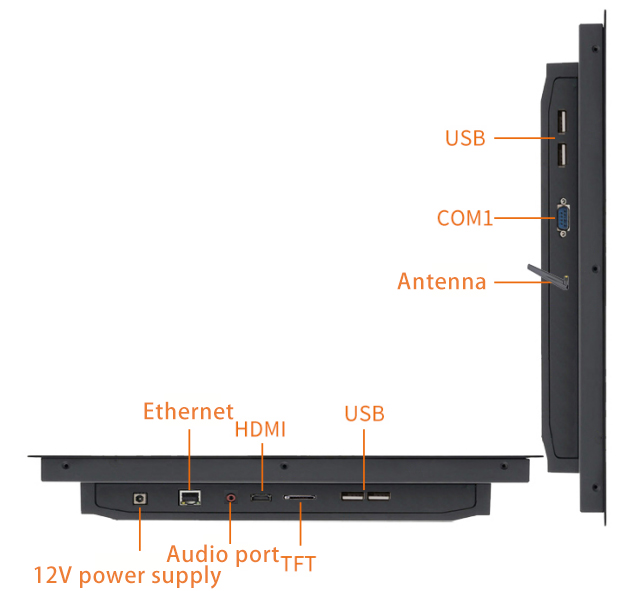

3.2 Схема интерфейса продукта

3.3 Структурная схема продукта

4.Параметры продукта

4.1 Параметры ЖК-дисплея

Specification	Data	Description
Screen size	10.4 Inch	Ratio: 4:3
Resolution	1024*768
Color	16.7M	-
Display size（A.A.）	210.432(L)x157.824(W)mm	-
Overall dimensions	242.63(L)x190.02(W) mm	-
Backlight brightness	450cd/m2	Adjusted by PMW
Backlight life(Hour)	50000Hrs	LED Backlight
Viewing angle(CR>10)	Wide viewing angle	Panel type：IPS
Touching type	Capacitive touch	Single-point touch/ Multi-point touch
Service life	Touching times≥50 million times
Response time	8ms

4.2 Hardware parameters

Specification	Data	Description
CPU	RK3568 quad-core 64-bit Cortex-A55 with a maximum frequency of 2.0Ghz	Allwinner T113-S3 dual-core Cortex-A7
GPU	ARM G52 2EE，supports OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan 1.1，Embedded high-performance 2D
Memory	LPDDR4X 1GB/2GB/4GB/8GB (optional)	Chip integration 128M SDRAM
Built-in memory	EMMC 8G/16/32G/64G/128GB (optional)	128M NandFlash or 8GB eMMC

5.Interface parameter

Display interface

HDMI OUT interface

HDMI2.0 Maximum supporting 3840x2160 output （inner supporting LVDS、EDP、MIPI）

Audio interface

Headphone holder interface

1 microphone mono input (analog signal input), 1 audio two-channel output (analog signal input)(microphone input) supported)

Power amplifier interface

Left and right dual channel output, support 8Ω 10W dual speaker

Network support

Ethernet

1 standard RJ45 interface, (built-in 1 x 2.0mm-4P socket), 10/100M Ethernet adaptable

WIFI/BT

On-board WIFI/BT module, support WiFi 2.4GHz/5GHz dual-band WiFi6 (optional), support 802.11a/b/g/n/ac protocol, support Bluetooth 4.0 (support BLE)

Mobile networks

1 internal MINI PCIE cradle slot for extended connectivity to 3G/4G modules

Basic interface

USB 2.0/3.0

2 USB Host ports, 1 external standard USB 3.0 cradle, for external HD USB camera, USB flash drive, keyboard and mouse and other devices

USB OTG

1 USB OTG port for debugging the system, updating firmware, and can also be set as Host 模式

Serial Port

1-way serial port, (optional RS232 serial port,RS485 serial port)

GPIO Port

Built-in 5 IO ports, supporting input and output

On-board RTC

Built-in RTC: supports real-time clock, 1220 coin cell battery powered

6.Параметры надежности

Operating temperature

-20°C~70°C

Storage temperature

- 30°C~80°C

Relative humidity

Humidity: 95% Non-Condensing

Vibration protection

IEC 60068-2-64, random, 5 ~ 500 Hz, 1 hr/axis

Product certification

CCC/EMC/CB/ROHS

Front waterproof rating

The front panel is IP65 rated

7.2 Техническое обслуживание

1. Шнур питания должен быть в хорошем контакте, чтобы избежать ослабления, возгорания и скачков напряжения.

2. Выключение машины. Закройте текущую программу, затем нажмите «Пуск», затем «Завершить работу», а затем выключите выключатель питания переменного тока после отсутствия сигнала.

3. Нажмите выключатель питания, чтобы снова выключить машину, если вам нужно снова включить ее, подождите не менее 5 секунд перед работой, и выключатель корпуса приведет к определенному повреждению машины, что повлияет на срок службы, пожалуйста, избегайте частого использования. включение и выключение питания.

4. Если он не используется в течение длительного времени после выключения, лучше всего отключить внешний источник питания (выключить розетку и выдернуть вилку из розетки).

5. В грозовую погоду рекомендуется не использовать машину, а лучше всего отключить шнур питания и сетевой кабель, чтобы предотвратить удары молнии. Шнур питания должен находиться в хорошем контакте во избежание его ослабления, воспламенения и скачков напряжения.

6. После использования внешних запоминающих устройств, таких как U-диск и мобильный жесткий диск, выйдите из устройства в соответствии с правильным процессом работы, а затем отключите его.

7. Если вы не совсем уверены, не добавляйте, не удаляйте и не изменяйте системные файлы и настройки компьютера по своему усмотрению.

8. Если нет особой необходимости или абсолютной уверенности, не используйте стороннее ПО для ремонта системы.

9. При чистке машины сначала вытащите вилку из розетки, затем нанесите чистящий раствор на мягкую ткань, а затем протрите ее, обращая особое внимание на то, чтобы не использовать слишком влажную тряпку для попадания воды внутрь машины.

10. Если свет слишком яркий или даже прямой свет, с одной стороны, это повлияет на визуальную связь сенсорного многофункционального устройства, а с другой стороны, прямой свет повредит электронные компоненты экрана.

11. Влажность окружающей среды, в которой находится машина, должна быть подходящей, а слишком влажное электронное оборудование повлияет на ситуацию в цепи и вызовет проблемы.

Важные заметки:

01. Не устанавливайте машину в неустойчивом или легко упадущем месте.

02. Не подвергайте машину воздействию солнечных лучей и других источников тепла.

03. Во время грозы (особенно молнии) отключите вилку питания и антенну.

04. Прокладывайте шнур питания в таком месте, где люди не могут споткнуться, и не закрывайте шнур питания мусором.

05. Прежде чем подавать питание на устройство, убедитесь, что напряжение питания соответствует требованиям оборудования.

06. Не перегружайте розетку, чтобы избежать возгорания или поражения электрическим током.

07. Для устройств, использующих шнуры питания, вокруг устройства должны быть легкодоступные розетки.

08. Перед очисткой прибора выньте вилку шнура питания из розетки и протрите монитор сухой мягкой тканью.

09. Избегайте сколов, ржавчины, повреждений и т. д. продуктов или компонентов (таких как корпуса, светодиодные экраны, интерфейсы, компоненты, проводка и т. д.), вызванных укусами насекомых или проникновением посторонних веществ.

10. Избегайте контакта или воздействия неподходящей температуры, растворителей, кислот и щелочей, погружения в воду или влажной среды.

11. Не допускайте попадания жидкости внутрь оборудования или попадания брызг внутрь оборудования во избежание короткого замыкания или возгорания.

12. Пожалуйста, не открывайте устройство организациями или персоналом, не уполномоченным компанией.

13. Если это устройство не используется в течение длительного времени, отключите вилку питания.

14. Во избежание ненужного повреждения продукта, вызванного частым включением/выключением питания, перед включением следует подождать не менее 30 секунд после выключения.

15. Прежде чем подключать или отключать какие-либо сигнальные кабели, убедитесь, что все силовые кабели заранее отключены.

16. Обеспечьте хороший отвод тепла и вентиляцию системы.

17. Пожалуйста, установите в подходящем положении под руководством профессионала.
